一、绘制内容

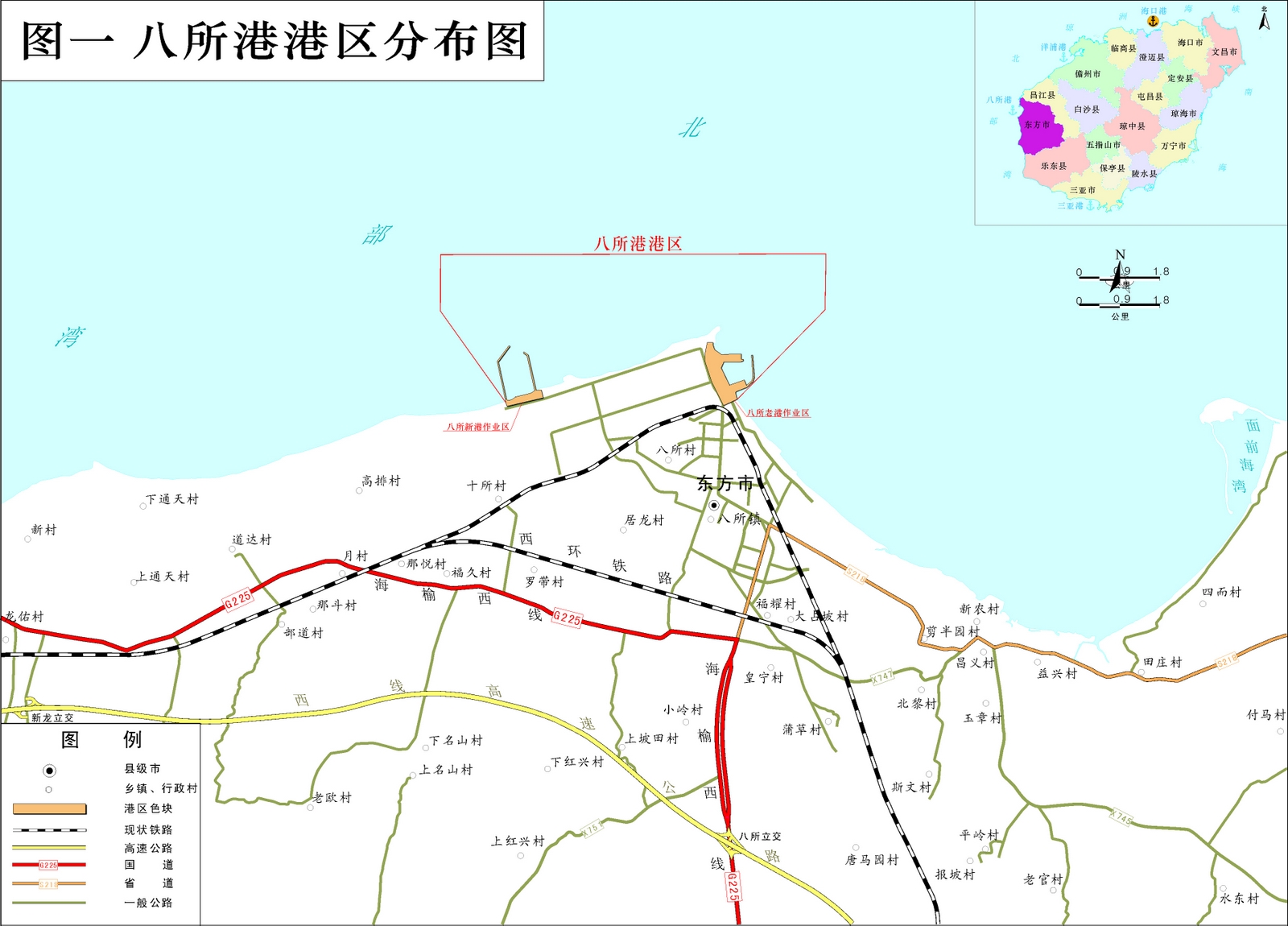

(一)港口平面图
港口平面图具体包括所辖港区名称,港区所在城市的相对位置,港口与铁路、公路及内河航道的交通联系。为了反映港口所处地理位置及与相临港口、城市的关系,要求在港口平面图上以插图形式附绘港口位置图和风玫瑰图。港口位置图可置于港口平面图的右上角或其他适当之处。
(二)港区平面图
港区平面图要反映港区的全貌及港区内主要作业区和主要码头的相对位置。按统一规定的图式符号及标注方法,标绘已投产的码头泊位、库场、储油罐、锚地和进出港航道。对于普查期间正在建设的新港区、码头泊位、库场、储油罐、锚地和进港航道,按统一规定的图式在图中绘出其平面轮廓。港口总体规划已通过地方政府和部级主管部门联合审批,可在图上标绘出规划港区及平面轮廓。
对于码头泊位,要求标注前沿水深、长度、靠泊吨级和编号。有条件的可标注码头面高程、港池水深、库场平面尺寸和面积等。为了明确港区方位,图中要求标绘指北符号。沿海港口要标注进港航道和锚地;内河港口要标注锚地。

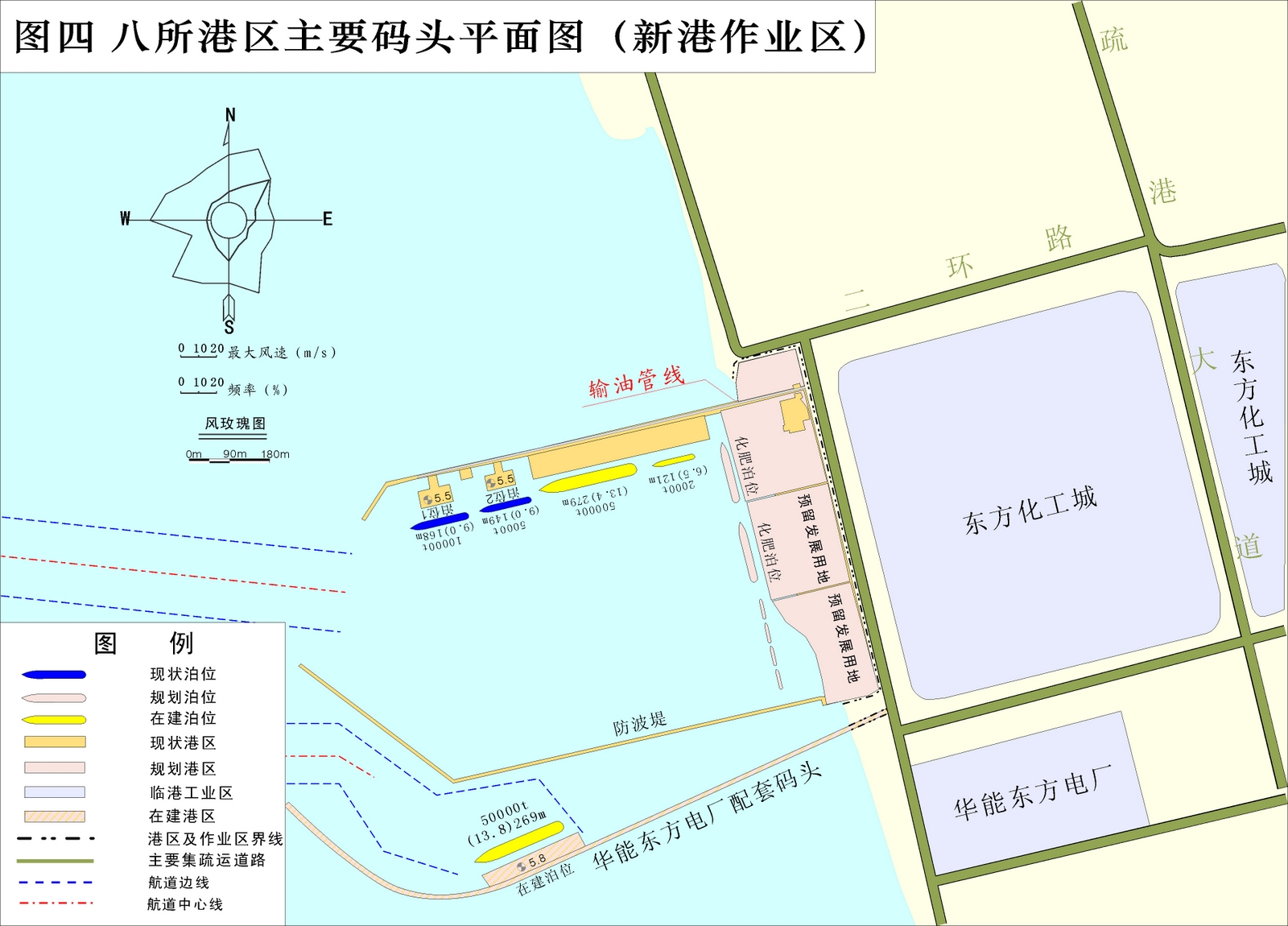

(三)主要作业区或主要码头平面图
当港区地域较大,港口作业区或码头分布密集时,为了反映主要作业区或码头泊位的分布情况,要求按港区平面图相同的标绘方法,绘制主要作业区或主要码头平面图。具体绘制内容和要求同港区平面图。
二、绘制原则
(一)各主要港口必须标绘港口平面图和港区平面图。
(二)根据港区实际大小,原则上一个港区至少绘制一张港区平面图。当港区较大,作业区、码头较多,在一张图中上述基本要素表达不清楚时,必须加绘作业区平面图或主要码头平面图,以插图形式置于港区平面图适当位置或另幅绘制。
图1
图2
图3
图4
